プレス加工における精密金型の見積もりは、なんだか難しそうに感じませんか？ この記事では、金型製作からプレス加工、部品の生産までを検討している初心者の方に向けて、見積もりの際に必要な情報や、費用、精度のポイントを分かりやすく解説します。

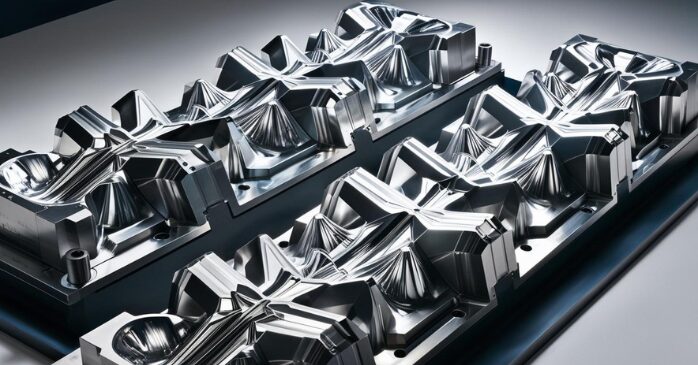

精密金型の役割と重要性とは
精密金型は、プレス加工をはじめとする様々な製品の生産工程において、極めて重要な役割を果たします。設計された形状を高精度に転写し、均一で高品質な部品を大量に、そして効率的に作り出すために必要不可欠な存在です。
金型の精度が、最終製品の精度や品質、そして生産効率を大きく左右するため、その設計、製作には高度な技術と経験が求められます。見積もりを依頼する際には、製作する部品の種類や求められる精度、量産規模などを明確に伝えることが重要です。
金型の種類と特徴
金型と一口に言っても、プレス加工で用いられるものだけでも様々な種類が存在します。製品の形状や材質、そして量産数によって最適な金型が異なります。
金型の種類によって、製作にかかる費用や精度、そして対応可能な製品の形状も大きく変わるため、見積もりの際には、どのような種類の金型が自社の製品に適しているのかを専門の製作会社と相談することが重要です。
下記の記事で金型についての説明がありますので紹介します。
金型の種類は以下の通りです。
| 分類 | 説明 |
| 単発型 | 一つの工程を一つの金型で行う方式。 |
| 順送型 | 複数の工程を一つの金型の中で連続して行う方式で、高い生産性があります。 |
| トランスファー型 | 複数の単発型を並べ、材料を順に移動させながら加工する方式。 |

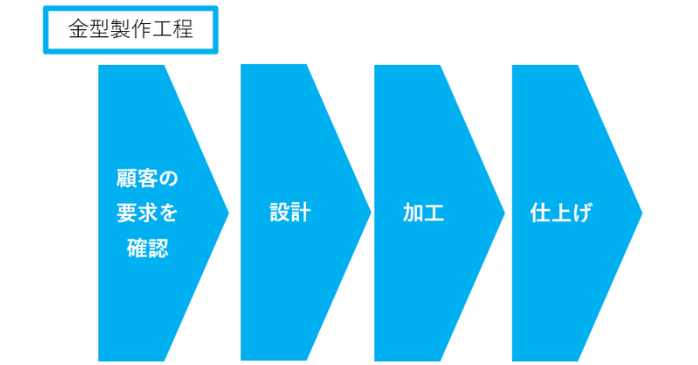

金型製作の工程
金型製作は、お客様の要求する製品形状と精度を実現するための重要な工程です。まず、製品の図面に基づき、詳細な金型設計を行います。ここでは、プレス加工の方法や量産数、製品の材質などを考慮し、最適な金型の構造や使用する材質を選定します。
設計完了後、高度な技術と設備を用いて、金型部品の精密な加工を行います。ワイヤーカット放電加工機やマシニングセンタなどを使い、ミクロン単位の精度で型を削り出します。
その後、熟練の作業者が手作業で仕上げを行い、各部品を組み立て、最終的な調整を経て金型が完成します。この工程全体を通して、高い技術力と品質管理が求められます。
自社で金型製作の強み
自社で金型製作を行うことは、お客様にとって多くのメリットをもたらします。まず、設計段階から製造、そしてプレス加工まで一貫して対応できるため、スムーズな連携と迅速な対応が可能です。
お客様の製品に関する詳細な内容やご要望を反映させることができ、精度の高い金型製作を実現します。また、長年の経験と専門知識を持つ技術者が、最適な金型設計と製作方法をご提案可能です。
試作段階からの細やかな調整や、量産を見据えた効率的な金型製作が可能です。これにより、コスト削減や納期短縮にも貢献できます。
プレス加工とは
プレス加工とは、金型を用いて金属などの材料に強い圧力を加え、目的の形状に成形する加工方法です。精密な金型を使用することで、複雑な形状の部品を高い精度で、かつ効率的に大量生産することが可能です。
自動車部品をはじめ、様々な工業製品の製造に不可欠な技術であり、その種類も多岐にわたります。抜き、曲げ、絞りなど、金型の種類とプレス機械の組み合わせによって、多様な加工を行うことができます。
高品質な製品を安定して供給するために、金型設計から製作、そしてプレス加工までの一貫した管理体制が重要となります。
プレス加工の基本原理
プレス加工の基本原理は、金型と呼ばれる特定の形状に加工された「型」の間に金属などの材料を挟み込み、プレス機械によって圧力を加えることで、材料を金型の形状通りに変形させることです。
この際に、金型の精密な設計と、プレス機械による正確な圧力制御が、最終的な部品の精度を大きく左右します。材料には、塑性変形と呼ばれる、力を取り除いても元の形状に戻らない性質が用いられます。
プレス加工は、同じ形状の部品を短時間で大量に生産することが可能であり、自動車産業をはじめとする多くの分野で必要不可欠な生産方法となっています。
プレス加工の種類
プレス加工は、使用する金型と加工方法によって多岐に分類されます。基本的なものとしては、材料を打ち抜く「抜き加工」、特定の角度に曲げる「曲げ加工」、深いくぼみを作る「絞り加工」などがあります。これらを組み合わせることで、複雑な形状の部品を製作することが可能です。
下記の記事でプレス加工の種類を説明していますので紹介します。
プレス加工の種類は以下の通りです。
| 分類 | 説明 |
| せん断加工 | 材料を断ち切る加工です。 |
| 曲げ加工 | 材料を曲げる加工です。 |
| 絞り加工 | 材料を引っ張り成形し、深絞りや浅絞りなどがあります。 |
| 成形加工 | 材料を変形させて目的の形状にする加工です。 |
| 圧縮加工 | 材料を押しつぶして成形する加工です。 (鍛造) |
プレス加工に用いられる材質
プレス加工で用いられる材質は多岐にわたり、最終製品の用途や求められる特性によって選択されます。代表的なものとしては、鉄、アルミニウム、ステンレス鋼などの金属材料が挙げられます。
これらの材料は、プレス加工における塑性変形に適しており、様々な形状に加工することが可能です。材質の選択は、製品の強度、耐久性、コスト、そして加工の難易度に大きく影響するため、金型設計の段階から慎重に検討する必要があります。
プレス加工を行う際には、材料の特性を十分に理解し、最適な金型と加工方法を用いることが重要です。
プレス加工に使われる材質は以下の通りです。
| 材質分類 | 材質名 | 主な用途 | 特徴 |
| 鉄鋼材料 | 普通鋼 (SPCC, SPCD, SPCE, SPHなど) | 自動車、家電製品、家具、建材など | 汎用性が高く、比較的安価。SPCCは加工性、SPCD/SPCEは絞り性に優れる。 |
| 鉄鋼材料 | 合金鋼 (S-C, SCr, SCMなど) | 機械構造部品、ボルト、ナットなど | 強度や靭性を高めた鋼。 |
| 鉄鋼材料 | 特殊用途鋼 (SUS各種、SKD各種、SUJなど) | ステンレス製品、金型、バネ、軸受など | 耐食性、耐摩耗性、耐熱性など、特殊な機能を持つ。 |
| 鉄鋼材料 | 工具鋼 (SK各種、SKD各種、SKH各種など) | 工具、金型など | 高硬度で耐摩耗性に優れる。 |
| 非鉄金属材料 | アルミニウム合金 (A1050, A5052, A6061, A7075など) | 自動車部品、航空機部品、電子機器、缶材など | 軽量、耐食性、加工性に優れる。合金によって強度などが異なる。 |
| 非鉄金属材料 | 銅合金 (C1100, C2600, C2801など) | 電気部品、配管、装飾品、コネクタなど | 導電性、熱伝導性、耐食性、展延性に優れる。 |
| 非鉄金属材料 | チタン合金 | 航空宇宙部品、医療機器、スポーツ用品など | 軽量、高強度、耐食性、耐熱性に優れるが、高価。 |
| 非鉄金属材料 | マグネシウム合金 | モバイル機器、自動車部品など | 非常に軽量。 |
| 非金属材料 | 樹脂 | 一部のプレス成形品 (エンボス加工など) | 軽量、成形性が良い。 |
| 非金属材料 | ゴム | 一部のプレス成形品 (パッキンなど) | 弾性がある。 |
プレス加工による見積もりのポイント
プレス加工の見積もりを依頼する際には、できるだけ詳細な情報を提供することが重要です。まず、製作したい部品の図面や3Dデータ、材質、そして必要な精度を明確に伝えましょう。
また、希望する生産数量や納期、表面処理の有無なども見積もりに影響します。金型の製作が必要な場合は、その種類や構造に関する情報も共有することで、より正確な見積もりを得ることが可能です。
過去に同様の製品を製作した経験があれば、その情報も伝えることで、スムーズな見積もりにつながります。多くの会社では、電話やFAX、見積もりフォームなどで気軽な相談を受け付けていますので、不明な点があれば事前に問い合わせることをお勧めします。
複数の会社から見積もりを取り、比較検討することも、コストを抑える上で有効な方法です。
見積もりの流れ
プレス加工および金型製作の見積もりは、通常以下の流れで行われます。
- 製品図面や仕様書などの情報を共有
- 金型設計、使う材質、加工方法を検討し見積もりを算出
- 技術的な内容やコストに関する打ち合わせ
- 契約
- 金型製作
- 金型試作
- 量産
下記の記事で見積もりを説明していますので紹介します。
見積もりに必要な情報
プレス加工および金型製作の見積もりをスムーズに進めるためには、以下の情報の準備が重要です。まず、製作を希望される部品の詳細な図面（2Dまたは3Dデータ）は必要です。
図面は、寸法、公差、形状に関する情報が含まれます。次に、使用する材質とその指定、表面処理の有無、そして希望される生産数量をお知らせします。
もし、過去に同様の製品を製作された経験があれば、その際の図面や情報も参考になります。また、製品の使用目的や求められる機能、コストに関するご要望などもお伝えすると、より的確な見積もりと提案が可能です。
見積もりの内訳とは
プレス加工および金型製作の見積もりには、通常、複数の項目が含まれています。まず、金型製作が必要な場合は、その設計費用、材料費、加工費、組み立て調整費などが内訳として示されます。
プレス加工においては、材料費、加工賃（ショット数や工程数による）、表面処理費などが含まれることが一般的です。また、試作品の製作が必要な場合は、その費用も別途計上されます。
見積もりを比較検討する際には、これらの内訳をしっかりと確認し、総費用だけでなく、各項目の金額や内容を把握することが重要です。
製品の図面と形状
プレス加工による部品製作において、製品の図面と形状は非常に重要な情報です。詳細な図面は、金型の設計と製作の基礎となり、最終的な製品の精度を左右します。
複雑な形状の製品の場合、複数のプレス工程や特殊な金型が必要な場合があります。見積もりを依頼する際には、正確な寸法、公差、そして形状がわかる図面を準備する必要があります。
3Dデータがあれば、より具体的な形状の把握が可能となり、製作会社との間でよりスムーズな意思疎通が図れます。図面がない場合でも、製品の概要や手書きのスケッチなどがあれば、製品形状に基づき、最適な金型設計とプレス加工方法を提案が可能です。
材質
プレス加工する部品の材質は、強度や耐久性、コストに大きく影響します。鉄、アルミ、ステンレスなど種類は様々。金型設計や加工方法も材質によって変わるため、見積もり時には材質の指定が不可欠です。製品の用途や必要な特性を考慮し、最適な材質を選定します。
数量
製作する部品の数量は、見積もり価格に大きく影響します。少量生産の場合は単価が高くなる傾向があり、大量生産になればなるほど単価を抑えることが可能です。必要な数量を正確に伝えることで、より適切な見積もりを得られます。
プレス加工の適正な費用を知るためには
プレス加工の適正な費用を把握するには、複数の製作会社から見積もりを取り、比較検討することが重要です。その際、製品図面、材質、精度、必要数量などの情報を詳細に伝えることが、正確な見積もりを得るための第一歩です。
金型製作が必要な場合は、その構造や材質、加工方法についても確認しましょう。見積もりの内訳を精査し、各項目の費用が妥当であるかを見極めることが大切です。
また、単に価格だけでなく、会社の技術力、設備、実績、そして対応の丁寧さも考慮に入れるべきです。不明な点は遠慮せずに質問し、納得のいくまで相談を行うことで、後悔のない選択につながります。
リョーユウ工業にご相談ください
リョーユウ工業では、主にシャーリング（切断）加工、タレットパンチ加工、プレーナー加工、レーザー加工、曲げ加工、面取り加工、溶接加工を行っています。塗装に関しても協力会社を通じて対応することが可能です。
リョーユウ工業の技術
リョーユウ工業は、年間50,000件もの加工実績があり、幅広い素材や形状に対応できることが強みです。また、最新の設備を導入しており、高精度な加工が可能です。さらに、小ロットから大ロットまで対応できるため、様々なニーズに対応できます。
- シャーリング（切断）加工
- タレットパンチ加工
- プレーナー加工
- レーザー加工
- 曲げ加工
- 面取り加工
- 溶接加工
他社で断られた案件でも、リョーユウ工業なら解決できるかもしれません。リョーユウ工業に依頼しても駄目なら他でもできない最大の信頼をもらえる会社を目指しています。
プレス加工の見積もりまとめ
プレス加工の見積もりは、製品の形状、材質、精度、数量、そして金型の有無によって大きく変動します。正確な見積もりを得るためには、詳細な図面や仕様書を製作会社に提供することが不可欠です。
複数の会社から見積もりを取り、費用だけでなく、技術力や対応力も比較検討しましょう。見積もりの内訳を確認し、不明な点は積極的に質問することが大切です。電話やFAX、見積もりフォームなどを活用し、気軽に相談してみることをお勧めします。
