金属加工において、作業精度と効率を高めるために欠かせないのが「治具（ジグ）」です。本記事では、治具の基本的な定義や工具との違いから、加工・検査・組立などの種類と用途、さらに設計や製作の流れまでをわかりやすく解説します。
加えて、耐用年数、コスト管理、最新の自動化・AI技術を活用した治具の進化にも触れ、現場改善に役立つ実践的な知識を紹介します。
治具とは？
治具（ジグ）とは、製造加工の際にワーク（部品）の位置決めや固定を行い、工具のガイドやサポートとして使用される器具・装置のことです。治という言葉が示すように、製品の品質と精度を向上させる上で重要な役割を果たします。
例えば、切削加工や穴あけ、溶接など、様々な作業で用いられ、同一の位置や寸法で部品を加工し続けるために必要不可欠なツールです。これにより、生産性の向上と作業の効率化を可能にします。
治具（ジグ）の基本定義と語源
治具（ジグ）とは、加工や組立の際に、ワーク（部品）の正確な位置決めと固定を行うために必要な器具・装置のことで、「治めて具える」という言葉が語源です。
治具の基本要素と目的
- 位置決め ワークを機械の基準となる位置に正確に合わせる機能
- 固定（クランプ）: 加工中にワークが動かないよう強固に押さえ、固定する機能
- ガイド・補助: 切削工具や溶接トーチなどのツールの軌道をガイドし、作業をサポートする機能
- 品質の安定化: 同一の加工を繰り返し行う際の寸法・形状のバラつきを最小限に抑える目的
- 生産性の向上: 位置決めや固定の作業を迅速にし製造時間を短縮する目的
治具と工具・ツーリング・器具との違い
治具は部品の位置決めと固定・ガイドを行う補助具ですが、工具は切削や穴あけなど直接加工を行う物です。ツーリングは工具を機械に取り付ける周辺装置やシステム全体を指す言葉で、治具とは用途に違いがあります。
なぜ金属加工現場で治具が重要なのか
治具は、ワークの位置決めと固定を正確に行う装置で、製品の品質を向上させる上で重要です。これにより、同じ部品を高精度で大量に製作する際の作業を効率化し、生産性を大幅に向上させるメリットがあります。
下記の記事では金属加工の基礎知識について解説されているのでぜひ参考にしてください。
治具がもたらす作業効率・精度向上の効果
治具の導入は、部品の位置決めと固定を自動化・簡素化し、作業時間を大幅に短縮します。また、工具のガイドとして使用されることで、加工精度と製品品質を向上させ、安定した生産性を可能にする重要な装置です。
治具がもたらす具体的な効果を、その内容をまとめました。
| 効果 | 具体的な内容 |
| 作業の効率化と時間の短縮 | ワークのセットアップ時間を短縮し、加工から取り外しまでの作業フローを迅速化することで、生産効率が格段に向上します。 |
| 加工精度の極限向上 | 治具は部品を正確な位置と寸法に固定するため、切削や穴あけなどの加工が安定し、高精度な製品の製造を可能にします。 |
| 品質の均一化 | 熟練した技術が必要な位置決めを治具が担うため、作業者のスキルに依存しない均一な品質の製品を生産できます。 |
| 不良品の削減 | 正確な位置決めと強固な固定により、加工中のズレや歪みを防ぎ、不良品の発生率を大幅に低下させ、コストを削減します。 |
| 安全性の確保 | ワークを確実にクランプすることで、高速加工の際にも部品の飛び出しや機械への衝突を防ぎ、作業環境の安全を守ります。 |
「冶具」と「治具」どちらが正しい？使い分けの理由
金属加工で部品の位置決めと固定に用いる器具の正しい表記は「治具」です。「冶具」という言葉も使われる場合がありますが、治める（直す、整える）という意味から「治具」が正確です。
「治具」と「冶具」、そして「ジグ」の言葉の違いと背景についてまとめました。
| 言葉 | 語源・背景 | 主な意味・用途 |
| 治具（じぐ） | 「治める具（器具）」 | 製品の寸法や位置を正しく整える、品質を保つ目的で使用される装置。切削加工や組立などの補助具として正しい表記。 |
| 冶具（やきぐ） | 「冶」は金属を溶かす、精錬するという意味。 | 熱処理や鋳造など、熱を扱う分野で用いられる場合があるが、一般的ではない。 |
| ジグ（Jig） | 治具の英語であるJigを語源としたカタカナ表記。 | 技術文書や会話では治具と同じ意味で使われる言葉。 |

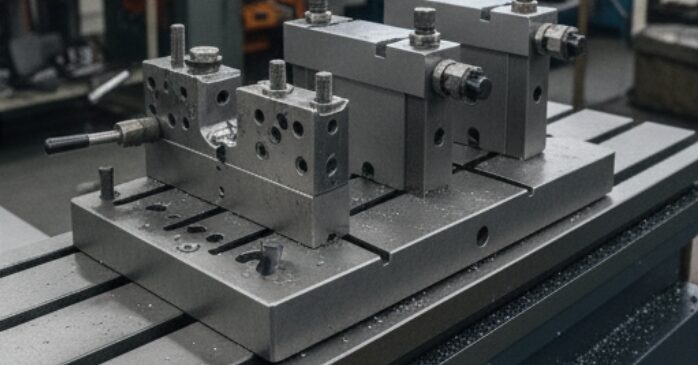

治具の種類と用途一覧
治具（ジグ）は、加工の用途に合わせて多くの種類が製作され、製品品質と生産性の向上に必要な器具です。ワークの正確な位置決めと固定は共通の目的ですが、切削、溶接、検査など、作業の種類によって用いる治具の機能と形状は大きく異なります。
切削加工ではドリルのガイド、溶接では部品の位置と形状を保持するツールとして使用されます。
主な切削加工治具の種類と用途をまとめました。
| 治具の名称 | 主な用途と役割 |
| ドリルジグ（穴あけ治具） | ドリルなどの切削工具を正確にガイドし、部品に同じ位置・寸法で穴をあけるために使われます。 |
| フライス治具 | フライス加工の際にワークを確実に固定し、切削による力に負けず安定した加工精度を保ちます。 |
| 旋削治具 | 旋盤での加工が困難な非対称部品や薄い部品などを確実に固定し、芯を出して加工するために使用されます。 |
| 研削治具 | 研削加工の際にワークを保持し、微細な寸法精度を出すための位置決めを行います。 |
加工治具（フライス・穴あけ・旋削などの固定用）
加工治具は、切削加工の際にワークを正確な位置に固定し、工具をガイドする重要な装置です。フライス、穴あけ、旋削などの作業で用いられ、部品の高精度な加工と作業の安全性を確保し、生産性を向上させます。
検査治具・測定治具（寸法・位置決め確認用）
検査治具や測定治具は、加工後の部品が設計通りの寸法や位置、形状を満たしているかを迅速かつ正確に確認するために必要な器具です。
製品品質を保証する目的で用いられ、検査の作業を効率化し、コストを削減します。
組立治具・溶接治具（ワーク保持・精度確保用）
組立治具や溶接治具は、複数の部品を最終製品の設計位置や形状に正確に位置決めし、固定する目的で使用されます。溶接やネジでの組立作業の際に部品を確実に保持し、製品全体の精度と品質を向上させる重要なツールです。
自動機・ロボット用治具など最新の応用タイプ
生産性と品質の向上のため、治具は自動機やロボットと連携する装置へと進化しています。これらの最新の治具は、部品の位置決めと固定に加え、自動でのワークの脱着やセンシング機能を持ち、製造現場の自動化に不可欠なツールです。
次に、その応用タイプを解説します。
| 治具の種類 | 主な技術と役割 |
| ロボット用治具 | ロボットアームの先端に取り付けられ、ワークの把持・位置決め・搬送を行い、部品の自動組み立てや加工を可能にします。 |
| 空圧・油圧式クランプ治具 | 部品の固定・クランプを自動で行う機能を持ち、作業時間を短縮し、自動機のサイクルタイム向上に貢献します。 |
| センサー・計測機能付き治具 | 治具に内蔵されたセンサーで部品の位置や固定の力をリアルタイムで測定・確認し、加工中の品質を自動で監視します。 |
| 積層造形（3Dプリンティング）治具 | 樹脂や金属材料を用い、短時間・低コストで複雑な形状の治具を製作する方法として導入が進んでいます。 |
治具設計の基本
治具設計は、製品の品質と生産性を直接左右する重要な技術です。設計の際には、ワークの正確な位置決めと強固な固定を可能にすることが必要であり、加工中の力や熱による変形を考慮しなければなりません。
また、作業者が安全かつ容易に部品の脱着や作業を行えるよう、操作性も重要なポイントです。治具の製作コストと利用用途のバランスを取りながら機能的な設計を行うことが、治具導入のメリットを最大に引き出す方法です。
治具設計で押さえるべき基本要素（位置決め・固定・支持）
治具の設計では、ワーク（部品）の高精度な加工を可能にするため、位置決め、固定、支持の3要素を確実に満たす必要があります。これらは治具の核となる機能であり、製品品質と作業の安全性を左右する重要なポイントです。
ワーク形状・寸法・公差から設計を行う手順
治具の設計は、まずワーク（部品）の形状、寸法、公差を詳細に確認することから始めます。高精度な製品を製作するため、位置決めの基準面を決定し、加工の力に対して部品が変形しない固定方法を設計します。
これらの情報に基づき、治具の構成要素を決める必要があります。
設計段階でコストを抑えるポイント
治具設計においてコストを抑えるには、特殊な形状や高精度な部品の使用を避け、汎用的な標準部品や安価な材料を積極的に利用することが重要です。
また、治具の構造を単純化し、加工時間の短縮も図ります。これらのポイントにより、治具の製作費用を大幅に削減します。
治具の耐用年数とメンテナンス
治具は製品品質を維持する重要な装置ですが、切削加工や溶接などの作業中に常に力や熱を受けるため、使用する度に徐々に摩耗し、位置決め精度が劣化します。
治具を長く安定して使用するためには、定期的なメンテナンスと部品の交換が必要です。特に、ワークの固定箇所や工具ガイドとなる穴の寸法変化は、製品精度の低下に直結します。
治具の平均的な耐用年数と劣化要因
治具の耐用年数は加工種類や使用環境に大きく左右されますが、精度維持のため劣化は避けられません。部品の摩耗は製品品質に直結し、定期的な検査が必要です。
治具の平均寿命と主な劣化要因についてまとめました。
| 分類 | 劣化要因 | 具体的な内容 |
| 物理的劣化 | 物理的摩耗 | 切削や溶接の際にワークが繰り返し接触することで、位置決めピンやガイド穴の寸法が変化し、精度が劣化します。 |
| 構造的劣化 | 熱・力による変形 | 加工中に発生する切削力や溶接熱によって治具本体に歪みが生じ、位置が狂うことがあります。 |
| 環境的劣化 | 環境要因による劣化 | 切削油や錆などにより固定部品の動作が悪くなったり、表面が腐食したりすることも劣化要因です。 |
| 寿命の目安 | 耐用年数の目安 | 一般に専用治具は生産部品の総量や使用期間（数年から十年単位）で決められますが、高精度が求められる場合はより短くなります。 |

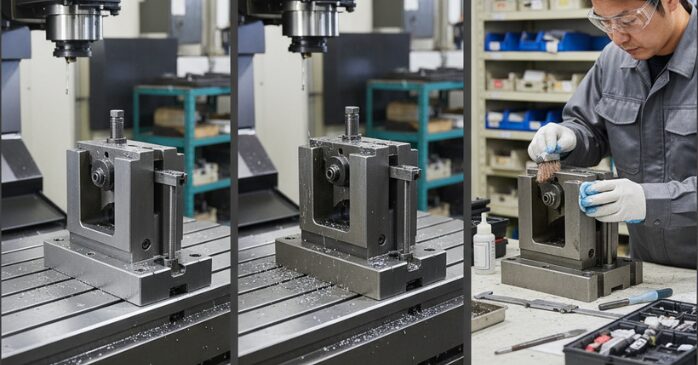

摩耗・変形を防ぐ日常点検と保管方法
治具の精度を長く維持し、摩耗や変形を防ぐためには、日常の清掃・点検と適切な保管が不可欠です。加工後の切粉や油の放置は位置決め面の劣化に直結するため、使用後の手入れを徹底する必要があります。
部品交換・修理・再製作のタイミング
治具（ジグ）は、製品品質が設計公差を外れ始めた際や、位置決め・固定部品に摩耗や変形が確認された時が、交換や修理の必要なタイミングです。特に、高精度が必要な部品では、定期的な検査と測定に基づく早期の対応が重要です。
治具管理をデジタル化する最新の方法
治具管理のデジタル化は、RFIDやQRコードを用いて治具の使用履歴、精度情報、メンテナンスの状況を計測・記録し、一元管理する方法です。これにより治具の位置や状態を正確に把握し、製品品質と生産性を向上させます。
治具代とコスト管理
治具代は、製品の品質と生産性を向上させるための必要経費であり、治具の種類、精度の要求、使用材料、製作工数によって大きく異なります。
高精度な治具ほど初期コストは高くなりますが、不良品の削減や作業時間の短縮という長期的なメリット（費用対効果）を考慮し、総合的なコスト管理を行う必要があります。
治具の設計段階で標準部品を利用したり、構造を簡素化したりする方法も、コスト削減に繋がる重要なポイントです。
治具代の相場とコストを左右する要因
治具代の相場は、要求精度、形状の複雑さ、治具種類に左右され、数万円から数百万円と幅が広いです。高精度な位置決めや自動クランプ装置の導入はコストを高めますが、生産性向上のメリットと比較し費用対効果を判断します。
下記の記事では金属加工のコスト管理について解説されているのでぜひ参考にしてください。
治具代を左右する主な要因についてまとめました。
| 要因 | 具体的な影響 |
| 要求精度の高さ | 治具に対する寸法精度の要求が高いほど、研削などの高精度加工が必要となり、製作コストが増加します。 |
| 治具の種類と複雑さ | 単純な切削加工治具に比べ、多点位置決めを行う自動溶接治具や検査治具は、機構が複雑なため高価になります。 |
| 使用材料と熱処理 | 高硬度の材料や特殊合金の使用、耐摩耗性向上のための熱処理の実施は材料費と加工費を引き上げます。 |
| 搭載機能（自動化） | 空圧・油圧式クランプやセンサーなどの自動装置の導入は、治具本体の単価を大きく高めます。 |
| 製作工数と時間 | 一品物の治具は設計時間や調整工数が多くかかるため、標準品を用いた治具に比べて高いコストになります。 |
治具製作を外注する際の見積もりポイント
治具製作を外注する際は、治具の種類と設計情報を詳細に提示し、必要な位置決め精度や固定方法を明確に伝えることが、適正なコストで見積もりを取る重要なポイントです。
下記の記事は金属加工見積もりについて詳しく解説されているのでぜひ参考にしてください。
最新の治具技術と今後の動向
治具技術は、製造の自動化と高精度化に対応するため、絶えず進化しています。最新の動向としては、3Dプリンティングを利用した迅速かつ低コストでの治具製作や、センサーを組み込んで位置決めや固定の状態を自動測定・監視する機能的治具の導入が進んでいます。
また、ロボットや自動機との連携を前提とした設計が主流となり、生産性の向上に貢献しています。これらの技術革新は、治具を単なる固定具から品質保証装置へと進化させています。
3D CADやCAEによる治具設計の効率化
3D CADとCAEを利用することで、治具設計の時間を大幅に短縮できます。3D CADで部品との干渉を確認し、CAEで加工中の力や熱による変形をシミュレーションすることで、試作の回数を減らし、高精度な治具を低コストで製作することが可能になります。
AI・IoTを活用したスマート治具の登場
AIとIoTの技術導入により、治具は単なる固定具から部品の品質を自動監視するスマート装置へと進化しています。治具に搭載されたセンサーから測定情報を収集し、AIが精度劣化を予測することで、製品品質の向上と生産性の最大化を可能にします。
今後の金属加工現場で求められる治具の方向性
今後の金属加工現場では、多品種少量生産や自動化の流れに対応するため、汎用性の高いモジュール式治具や、センサーを搭載したスマート治具の導入が必要となります。
部品の固定と位置決めの機能向上に加え、デジタルと連携した治具が生産性と品質を支えます。
