板金加工は、金属製品の品質・コスト・納期を左右する重要な加工技術です。本記事では、板金加工とは何かという基礎から、材料や加工方法の種類、工程全体の流れ、さらに現場で重要となる曲げ加工の原理と加工限界までを製作視点で解説します。
加工精度やトラブル防止に役立つ実務知識を体系的にまとめました。

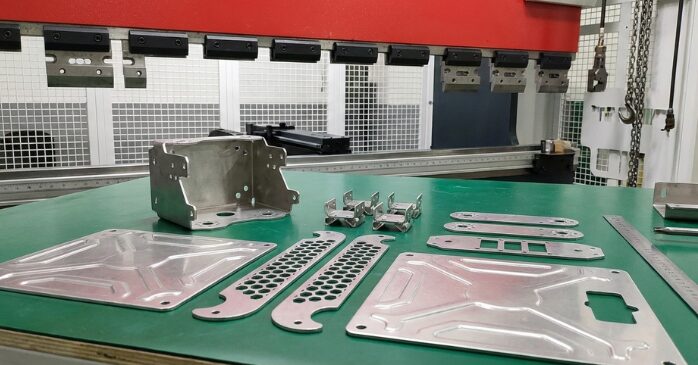

板金加工とは何か？
板金加工とは、薄い金属板を切断、曲げ、溶接などの工程を経て、図面通りの形状に成形する技術です。専用の機械設備を活用し、高い精度で多種多様な部品を製造できるのが特徴で、工業製品の製造に欠かせない主要な加工方法です。
材料にはステンレスや鉄などが使用され、金型を用いたプレス加工や、レーザー加工機による複雑な穴あけ・カットにも対応可能です。
板金加工の概要を理解するために、以下の基礎知識をご確認ください。
- 切断（レーザー・パンチ）：板材から必要な形状を切り出す工程
- 曲げ（プレスブレーキ）：金型と機械の力で材料を折る工程
- 接合（溶接）：熱を用いて各部材を一体化させる工程
- 仕上げ（バリ取り・塗装）：製品の品質を最終的に整える工程
レーザー等での切断後、金型で曲げ、溶接接合と仕上げを経て製品を完成させる一連の工程で品質を整えます。
板金加工で扱う主な金属材料
板金加工では、用途やコスト、強度に応じて多様な金属材料が使い分けられます。錆に強いステンレス、汎用性の高い鉄、軽量なアルミ等が主で、厚みや特性を見極めた素材選びが、精密な製品製作のポイントです。
使用される代表的な材料の種類と特徴を以下に紹介します。
- ステンレス（SUS）：耐食性が高く、熱や錆に強い素材
- 鉄（SPCC・SECC）：安価で加工性が良く、広く普及している素材
- アルミニウム：軽量で熱伝導性に優れ、外観部品にも多用される素材
- 真鍮・銅：導電性が高く、精密な電子部品や装飾に採用される素材
耐食性の高いステンレス、安価な鉄、軽量なアルミ、導電性に優れた銅など、用途に応じた素材選定が重要です。
板金加工の特徴とメリット
板金加工は金型を多用するプレス加工と違い、汎用的な機械設備で切断や曲げを行うため、初期コストを抑えた多品種少量の生産に最適です。設計変更にも柔軟に対応可能で、短納期で高精度な部品を製作できる点が大きなメリットです。
板金加工が選ばれる主な特徴と利点を以下にまとめます。
- 低コスト・短納期：専用の金型製作が不要なため、試作や小ロット生産に強い
- 高い設計自由度：レーザー加工機により複雑な形状や穴あけ加工も自在に行える
- 優れた材料強度：板材を曲げることで剛性が高まり、軽量かつ頑丈な製品ができる
- 一貫生産の効率性：切断から溶接、塗装まで一連の工程で最終製品まで仕上げ可能
金型不要で低コスト・短納期を実現し、自由な形状加工と高剛性を両立。一貫生産により効率良く製品を仕上げます。
下記の記事では8ｍの長尺曲げの特徴や設計ポイントについて解説しているのでぜひ参考にしてください。
切削加工・鋳造との違い
板金加工は板材を曲げるのに対し、切削は塊を削り、鋳造は熱で溶かした金属を型に流し込みます。板金は材料のロスが少なく、切削より低コストで軽量な部品を作れる一方、鋳造のような複雑な厚肉成形には向きません。
各加工方法の主な違いと使い分けのポイントを以下に整理します。
- 板金加工：薄板を曲げ・溶接で成形。軽量で強度が高く、試作から量産まで柔軟
- 切削加工：金属塊を削り出す。極めて高い精度が可能だが、材料廃棄量とコストが多い
- 鋳造（ちゅうぞう）：溶融金属を型で固める。複雑な立体形状を大量生産するのに適する
- プレス加工：専用金型で一気に成形。初期投資は高いが、超量産時の生産性は最大
柔軟な板金、高精度の切削、量産の鋳造、超量産のプレスなど、コストや精度、生産数に応じた使い分けが重要。
板金加工の知識が必要とされる理由
板金加工の知識があれば、図面設計の段階で材料の歩留まりや曲げの限界を考慮でき、製品の品質向上と大幅なコストダウンが実現可能です。製造工程の制約を理解することで、無理のない形状設計や効率的な生産が叶います。
板金加工知識が必要とされる理由を整理してみました。
- 設計品質の向上：板厚や曲げ半径の知識により、強度不足や成形不良を未然に防げる
- コストダウンの実現：歩留まりの良い展開図や溶接箇所の削減で、製作費用を抑制できる
- 納期短縮と効率化：機械設備の能力に合わせた仕様設計で、加工時間の短縮が可能になる
- トラブル回避：タップ穴の位置や干渉の注意点を把握し、工場へのスムーズな依頼が行える
曲げや穴位置等の知識で品質を高め、工程の最適化によりコスト削減や納期短縮、現場トラブルの回避を実現します。
板金加工の主な種類と加工方法の違い
板金加工には大きく分けて、汎用的な設備で多品種少量生産を行う「精密板金」と、専用の金型を用いて大量生産を行う「プレス加工」の2種類があります。
精密板金はレーザー加工機やパンチプレスで板材をカットし、プレスブレーキで曲げるため、設計変更に柔軟でコストを抑えた試作が可能です。
一方、プレス加工は初期費用がかかるものの、一度に同一形状を成形できるため、高い生産性と均一な品質を維持した量産に適しています。
レーザー加工・タレパン加工の特徴
板金加工の切断工程では、熱で板材を溶かすレーザー加工と、金型で打ち抜くタレパン加工が使い分けられます。レーザーは自由な形状カットに強く、タレパンは大量の穴あけや成形加工を高速に行えるのが特徴です。
レーザー加工・タレパン加工の主な違い一覧
- レーザー加工：複雑な曲線や厚板の切断に適し、金型不要で小ロットに強い
- タレパン加工：同一形状の穴あけやルーバー成形を短時間で処理し、低コスト
- レーザーパンチ複合機：両方の機能を備え、工程集約により高い生産性を実現
- パンチング金型：タップ加工や皿もみ等の付加価値工程を機械内で完結可能
レーザーは曲線や小ロット、タレパンは穴あけや成形に強みを持ち、複合機や金型活用で生産性を最大化します。
曲げ加工（ベンディング）の基本
曲げ加工はプレスブレーキという機械と上下の金型を使い、切断された板材をＶ字形状等に成形する工程です。材料の厚みや硬さに応じた圧力制御が必要で、高精度な部品製作には展開図面の設計精度が鍵を握ります。
曲げ加工の種類や使用される設備について以下に紹介します。
- Ｖ曲げ：最も一般的な方法で、上下の金型を用いて板材を角度通りに曲げる
- プレスブレーキ：強力な圧力をかけ、高い寸法精度で曲げ加工を行う専用機械
- Ｒ曲げ：金型を活用し、角に丸みを持たせた形状に仕上げる技術
- ヘミング曲げ：板の端を折り返すことで、製品の強度向上や安全性確保を行う
V曲げやR曲げ、ヘミング曲げ等の手法を使い分け、プレスブレーキで高精度な形状や強度を実現します。
溶接加工と板金加工の関係
板金加工において溶接は、切断・曲げを経た複数の部品を熱で接合し、立体的な製品へと作り上げる重要な最終工程です。高い強度と気密性が必要な筐体製作には不可欠な技術であり、熟練の精度が品質を左右します。
板金加工の種類と用途別の使い分け
板金加工は、試作や多品種生産に向く精密板金と、金型で大量生産するプレス加工に大別されます。精度やコスト、納期を考慮し、製品の形状や生産数に応じた最適な方法を選択することが、効率的な製造のポイントです。
用途別の主な加工の使い分けについて、以下の通り紹介します。
- 精密板金加工：レーザー機等を用い、試作や小ロットの筐体・部品製作に対応
- プレス加工：専用金型を活用し、自動車部品等の同じ形状を高速に大量生産
- 建築板金：屋根や外壁など、屋外で使用される大きな金属部材の成形を主に行う
- 手板金：ハンマー等の道具を使い、機械では難しい複雑な曲面を職人の手で製作
試作向きの精密板金、量産のプレス、建材用の建築板金、手作業の職人技を、用途や生産数に応じ使い分けます。

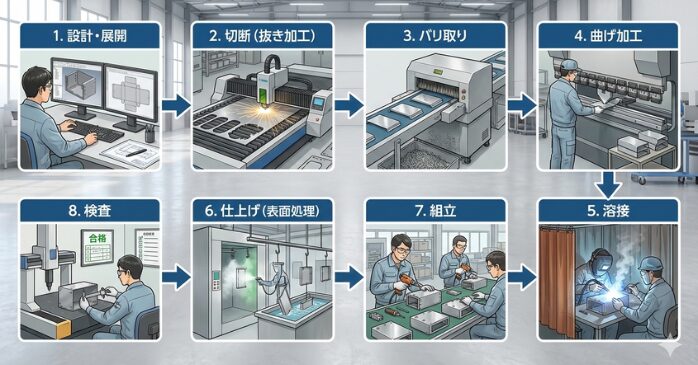

板金加工の工程を理解する
板金加工の工程は、設計図面をもとに板材から製品を形作る一連の流れで構成されます。まずはレーザー加工機やパンチプレス等の設備を用いて、指定の寸法に切断や穴あけを行う「抜き工程」から始まります。
次にプレスブレーキ等の機械を使用し、金型で材料を精密な角度に曲げる「曲げ工程」を経て、溶接による接合やバリ取りといった仕上げ処理を行い、最終的な製品形状へと整えていきます。各工程で高い精度を維持することが、高品質な部品製作には不可欠です。
図面確認と加工可否の判断
板金加工の製作前に、図面から材質や板厚、曲げの干渉を確認し、自社設備の金型や機械で加工が可能か判断します。穴の位置や寸法精度が仕様通りに実現できるか精査することが、高品質な製品出荷には不可欠です。
図面確認時に重点を置くべきチェックポイントを以下に紹介します。
- 展開寸法の算出：板厚や材料の伸びを考慮し、正確な切断形状が作れるか確認
- 曲げ形状の干渉：機械の金型と製品がぶつからず、設計通りに曲げられるか精査
- 穴と曲げの距離：穴が曲げ位置に近すぎず、形状が歪まない位置にあるかを検証
- 溶接の作業性：接合部分にトーチが入る隙間があり、強度が確保できるかを確認
板厚や伸び、金型の干渉、穴位置や溶接の作業性を精査し、図面通りの精密な加工が可能か総合的に判断します。
切断・曲げ・溶接の工程順
板金加工は、まずレーザー機等で板材を切断し、次にプレスブレーキで曲げ、最後に溶接で各部品を接合する流れが一般的です。この順序を守ることで、高い精度を維持しながら複雑な製品形状を効率的に製作できます。
主要な製造工程の流れと各作業の役割を以下に紹介します。
- 切断・穴あけ：レーザー加工機やパンチ機を用い、図面通りに板を切り出す
- 曲げ加工：金型と機械の力を利用し、平面の板材を立体的な形状へ成形する
- 溶接・接合：熱による接合を行い、バラバラの部品を一つの製品に仕上げる
- 仕上げ・検査：バリ取りや表面処理を施し、最終的な品質を確認して出荷する
レーザー機等での切断後、金型で曲げ、溶接接合と仕上げを経て、高品質な製品を完成させ出荷まで行います。
仕上げ・検査・品質確認のポイント
板金加工の最終工程では、溶接後のバリ取りや表面処理を行い、図面通りの寸法精度が出ているか厳格に検査します。外観の美しさと強度がお客様の要求仕様を満たしているか、一点ずつ丁寧に品質確認を行うことが製作所の信頼に繋がります。
出荷前の最終確認における重要なポイントを以下に紹介します。
- 寸法精度の確認：ノギス等の測定器を用い、曲げ位置や穴径が許容範囲内か検査
- 外観・表面状態：溶接の焼け取りや塗装のムラ、傷の有無を細部まで目視で確認
- バリ取り・安全面：切断面の鋭利な部分を滑らかに仕上げ、製品の安全性を確保
- タップ・穴の整合性：ネジ穴の位置や潰れがないか、組立時の不具合を未然に防止
寸法精度やネジ穴、外観、バリ取りの状況を厳格に検査し、安全で高品質な製品であることを最終確認します。
下記の記事は板金加工のコストを抑えるコツを解説しているので合わせて参考にしてください。
工程管理で注意すべき点
板金加工の工程管理では、切断から溶接、仕上げまで各工程間の連携をスムーズにし、短納期と高品質を両立させることが重要です。機械の稼働状況や材料の在庫を適切に制御し、製作ミスによる手戻りを防ぐことで生産性を向上させます。
板金加工の現場で特に注意すべき管理ポイントを以下に紹介します。
- 納期と進捗の可視化：各部品の加工状況をリアルタイムで把握し、出荷期限を厳守する
- 段取りの効率化：金型交換や機械の設定時間を短縮し、製造コストを最小限に抑える
- 品質の工程内作り込み：最終検査だけでなく各工程で精度を確認し、不良品の発生を防ぐ
- 図面とデータの整合性：最新の設計データを全工程で共有し、仕様違いのミスを防止する
進捗の可視化と効率的な段取り、各工程での品質確認、最新データの共有を徹底し、短納期と高品質を実現します。
板金加工における曲げ加工の基礎と加工限界
板金加工の曲げ工程は、プレスブレーキと金型を用いて金属板を任意の角度に成形する技術ですが、材料の特性により物理的な「加工限界」が存在します。
板厚や素材の種類、強度の違いによって、無理に曲げると割れや歪みが生じるため、設計段階での正確な知識が不可欠です。特に最小曲げ半径や、穴の位置が曲げ線に近すぎる場合の形状変化などは、製品の品質と生産性に直結する重要な注意点であり、図面作成時の大きなポイントとなります。
板金加工 曲げの基本原理
板金加工の曲げは、金属の塑性変形を利用して板材を金型で成形する工程です。機械の力で板の外側は伸び、内側は縮むことで形状が固定されますが、材料の強度や板厚に応じた適切な圧力制御が精度の鍵を握ります。
曲げ加工の基本原理を理解するための重要ポイントを以下に紹介します。
- 塑性変形：金属に一定以上の力を加え、元の形に戻らない性質を利用して成形する
- 中立軸と伸び：曲げによる板の伸縮を考慮し、正確な展開寸法を算出する技術
- プレスブレーキの役割：上下の金型を用いて、設計図面通りの角度を精密に再現する
- 材料特性の影響：ステンレスやアルミ等、素材ごとの硬さや特性に合わせた加工調整
金属の塑性や伸縮、素材特性を考慮し、プレスブレーキと金型で図面通りの角度を精密に再現し成形します。
曲げRと板厚の関係
板金加工では、板厚に対して曲げR（半径）が小さすぎると、金属の表面に割れが生じ製品強度が低下します。一般的に板厚と同等以上のRを確保することが基礎知識であり、材料の種類や特性に合わせた設計が不可欠です。
割れが生じないための目安を整理してみました。
| 材料の種類 | 記号 | 最小曲げRの板厚目安 | 特徴と注意点 |
| 一般構造用圧延鋼材 | SS400 | 0.5t ～ 1.0t | 比較的曲げやすいが、板厚が増すと1.0t以上を推奨。 |
| 冷間圧延鋼板 | SPCC | 0.2t ～ 0.5t | 非常に伸びが良く、板厚が薄ければ鋭角に近い曲げも可能。 |
| ステンレス鋼 | SUS304 | 1.0t ～ 1.5t | 硬くて加工硬化しやすいため、SPCCより大きなRが必要。 |
| アルミ合金（硬質） | A5052 | 1.0t ～ 2.0t | 強度は高いが、繊維方向に沿って曲げると割れやすい。 |
| アルミ合金（軟質） | A1100 | 0.2t ～ 0.5t | 純アルミ系で非常に柔らかく、小さなRでも割れにくい。 |
板金加工限界と曲げの注意点
板金加工では、物理的に曲げ可能な最小寸法や穴位置の制限といった「加工限界」への配慮が不可欠です。これらを無視した設計は、成形時の割れや歪みを招き、製品の品質や強度を著しく低下させる大きな要因となります。
製作時に注意すべき具体的な板金加工限界を以下に紹介します。
- 穴と曲げ線の距離：曲げによる穴の変形を防ぐため、板厚に基づいた離隔距離を確保する
- 最小フランジ高さ：機械の金型で板を保持し、精度良く曲げるために必要な最小寸法
- 曲げ逃げの設置：部分的な曲げを行う際、材料の引き込みによる歪みを防ぐ切り欠き
- スプリングバック対策：素材の弾性による跳ね返りを見越し、角度を精密に制御する
穴の変形防止や最小寸法の確保、曲げ逃げ、スプリングバック補正により、設計通りの精度と強度を実現します。
割れ・変形が起きる原因
板金加工での割れや変形は、板厚に対し曲げ半径が小さすぎることや、圧延方向の考慮不足が主な原因です。金属素材の限界を超えた力が加わると、製品の強度や精度が損なわれ、品質低下や不具合を招くため注意が必要です。
材料別・板厚に対する最小曲げRの目安を整理してみました。
| 材料区分 | 代表的な材質 | 板厚1.0mm時の最小R | 板厚3.0mm時の最小R |
| 軟鉄（冷延） | SPCC / SECC | R0.2 ～ R0.5 | R0.6 ～ R1.5 |
| 一般鋼材 | SS400 / SPHC | R0.5 ～ R1.0 | R1.5 ～ R3.0 |
| ステンレス | SUS304 / SUS430 | R1.0 ～ R1.5 | R3.0 ～ R4.5 |
| アルミ（中強度） | A5052 | R1.0 ～ R2.0 | R3.0 ～ R6.0 |
| アルミ（純アルミ系） | A1100 / A1050 | R0.2 ～ R0.5 | R0.6 ～ R1.5 |
| 銅・真鍮 | C1100 / C2801 | R0.5 ～ R1.0 | R1.5 ～ R3.0 |
加工不具合を防ぐために確認すべき原因を以下に紹介します。
- 最小曲げ半径の不足：板厚に対して曲げRが極端に小さく、金属表面が伸びに耐えられない
- 材料の圧延方向：板材の繊維方向に沿って曲げると、強度が低下し割れが発生しやすくなる
- 穴位置と曲げ線の近接：曲げ部付近に穴があると、成形時の力で穴形状が大きく歪む
不適切な金型選定：素材の硬度や厚みに合わない金型を使用し、過剰な負荷がかかる
曲げ加工トラブルの対策方法
板金加工のトラブルを防ぐには、図面段階で適切な曲げRを確保し、材料の圧延方向を考慮したネスティングを行うことが重要です。金型の摩耗確認や機械の加圧制御を適切に行うことで、製品の精度と品質を安定させます。
具体的な曲げ加工トラブルへの対策方法を以下に紹介します。
- 曲げ割れ対策：板厚に応じた適切な曲げ半径を設定し、素材の延性限界を超えない設計を行う
- 変形防止対策：穴と曲げ線の間に十分な距離を設けるか、先に曲げてから穴あけを行う
- スプリングバック補正：素材の跳ね返りを見越し、金型角度や機械の押し込み量を調整する
- 傷防止対策：保護シート付きの板材採用や、ウレタン金型の活用により表面の圧痕を防ぐ
板厚に応じたR設定や穴位置の配慮、スプリングバック補正や保護材の活用により、割れや傷等の不具合を防ぎます。
リョーユウ工業にご相談ください
リョーユウ工業では、主にシャーリング（切断）加工、タレットパンチ加工、プレーナー加工、レーザー加工、曲げ加工、面取り加工、溶接加工を行っています。塗装に関しても協力会社を通じて対応することが可能です。
リョーユウ工業の技術
リョーユウ工業は、年間50,000件もの加工実績があり、幅広い素材や形状に対応できることが強みです。また、最新の設備を導入しており、高精度な加工が可能です。さらに、小ロットから大ロットまで対応できるため、様々なニーズに対応できます。
- シャーリング（切断）加工
- タレットパンチ加工
- プレーナー加工
- レーザー加工
- 曲げ加工
- 面取り加工
- 溶接加工
他社で断られた案件でも、リョーユウ工業なら解決できるかもしれません。リョーユウ工業に依頼しても駄目なら他でもできない最大の信頼をもらえる会社を目指しています。
板金加工まとめ
板金加工は、金属材料の特性を理解し、適切な加工方法と工程管理を行うことで品質と効率を高められる技術です。この記事では、板金加工の基礎知識から加工方法の種類、工程の流れ、さらに曲げ加工の原理や加工限界までを解説しました。
現場でのトラブル防止や精度向上のためにも、基礎と限界を正しく把握することが重要です。
