「開発期間がタイトで試作をしている余裕がない」
「試作に時間とコストをかける価値はあるのか」
開発スケジュールが遅れそうなときに、試作を省いて先に進みたくなる場面は少なくありません。 しかし試作を飛ばした結果、量産になってからトラブルが多発というケースは珍しくありません。
この記事では、金属加工における試作の役割と重要性を、設計者の視点からわかりやすく解説します。加工方法の選び方やコストの考え方も合わせて紹介していますので、ぜひ最後まで読んでいってください。
＼お気軽にご相談ください／
金属加工の試作の役割
金属加工の試作とは、製品を量産する前に数個のプロトタイプを製造し、設計の妥当性や機能・性能・デザインを検証するための工程です。試作を行うことで、製品に潜む問題点や改善点を早期に発見し、量産後に不具合が発生するリスクを低減できます。
試作の役割は単なる形状確認にとどまりません。実際に使用する材料・精度・加工方法を用いた試作品を製造することで、機能面での検証も可能となり、強度や嵌合精度といった実用的な評価が行えます。
図面を現物化することで開発チーム内の認識共有がスムーズになるだけでなく、関係部門との連携や社内承認においても、図面だけでは伝わらない説得力を持たせることができます。製造・評価・改善・再製造のサイクルを短期間で繰り返すほど、完成度の高い製品を効率よく開発できるため、試作はものづくりに欠かせない工程と言えます。
試作と量産の違い
試作と量産では、製造の目的・ロット数・品質基準・加工方法が異なります。試作は1個から数個の製造を前提としており、設計の検証や問題点の洗い出しを目的としています。一方、量産は数百〜数千個単位での製造を想定しており、安定した品質の確保とコストダウンが優先されます。
試作段階では、設計変更や材料変更が頻繁に発生するため、変更への柔軟な対応力と短納期対応が重要です。試作の場合は1個から製造でき、数日以内の納期にも対応が可能です。また、3Dプリンタも形状の自由度が高く、初期の外観確認や形状検証の場面で広く活用されています。
量産では、加工コストを下げるために金型を使ったプレス加工や鋳造など、大量生産向けの加工が選ばれることが多くなります。試作で採用した加工方法が量産に適さないケースもあるため、試作段階から量産を見据えた設計・材料選択を行うことが重要です。試作と量産の違いを正しく理解し、各工程に合った加工パートナーを選ぶことが製品開発の成功につながります。
金属加工の試作で使われる加工方法
機械加工
機械加工は、金属素材を切削工具で削り出す加工方法です。 旋盤は円筒形状の部品、フライス盤は平面や溝の加工、マシニングセンタは複雑な3次元形状の加工に使われます。寸法精度が高く、金属試作の中でも最もよく使われる方法です。 図面さえあれば1個から対応できるため、試作フェーズとの相性がよく、アルミ・ステンレス・鉄など幅広い材質に対応できます。
塑性加工
塑性加工は、金属に力を加えて変形させる加工方法です。 シャーリングで板材を切断し、タレットパンチで穴あけや打ち抜きを行い、ブレーキプレスで曲げ加工をするのが一般的な流れです。板金部品の試作に適しており、ブラケットやカバー類など薄板を使った部品によく用いられます。 切削加工に比べてコストを抑えやすく、数百個のロット数であれば、金型を製作するよりもコストを抑えることができます。
特殊加工
レーザー加工は、高出力のレーザーで金属を切断・穴あけする方法です。 複雑な輪郭形状や細かいパターンを高精度かつ高速で加工できる特徴があります。
3D造形（金属3Dプリンタ）は、データから直接造形するため、アンダーカット（外側から工具が届かない形状）などの複雑形状にも対応できます。 金型不要で短納期での試作が可能な反面、表面粗さや強度の面で量産品との差異が生じる場合があるため、用途を見極めた活用が重要です。
試作の納期は部品形状や加工方法によって異なりますが、一般的な目安は次の通りです。
● 切削加工：3〜7日
● 板金加工：3〜10日
● 3D造形：1〜5日
材料手配や表面処理が必要な場合は、さらに日数がかかることがあります。設計がある程度固まった段階で加工会社に相談しておくと、開発スケジュールを立てやすくなります。
＼お気軽にご相談ください／
金属加工の試作にかかるコスト
ロット数とコストの関係

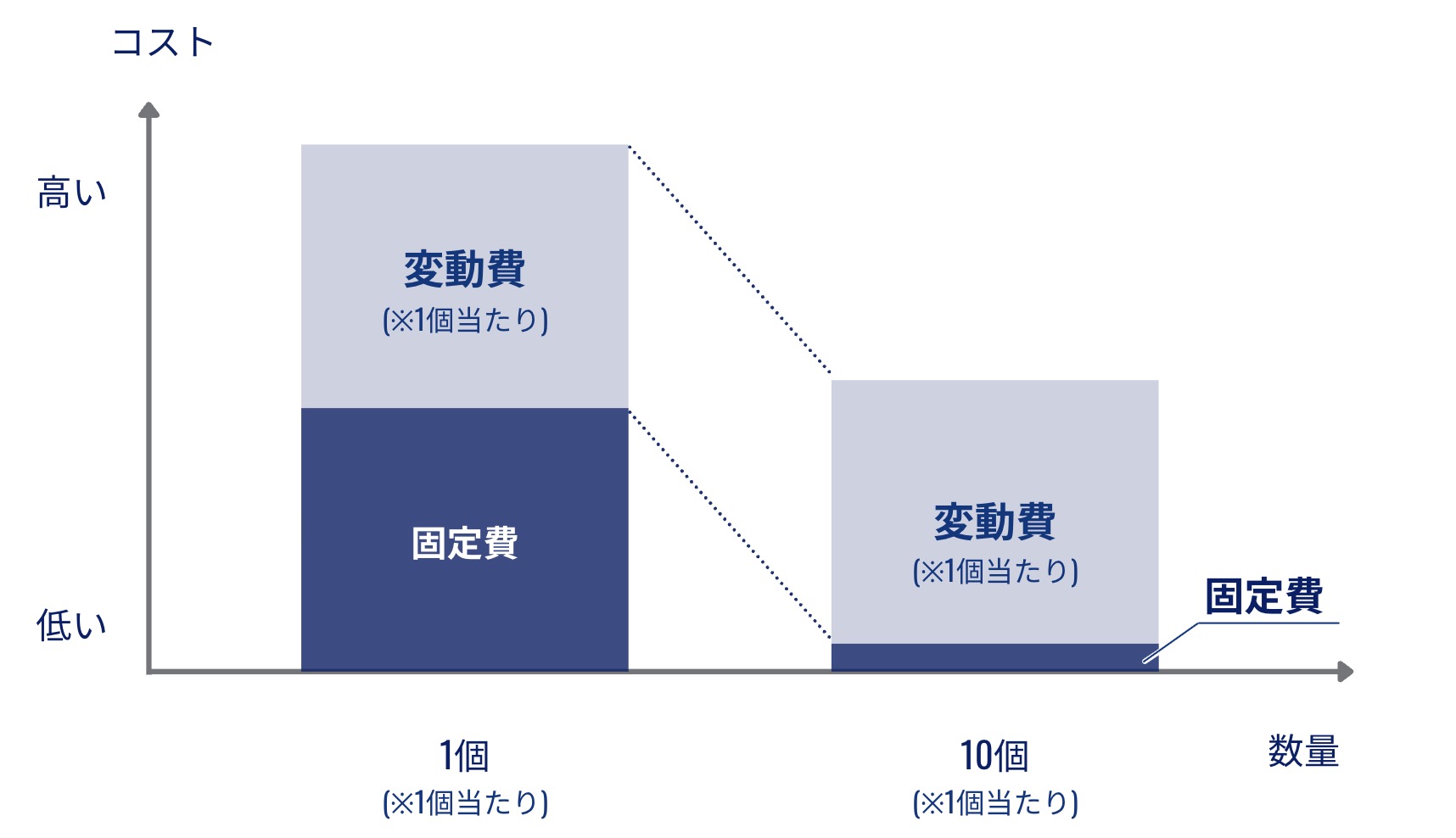

金属加工の費用は、大きく固定費と変動費の2つで構成されます。固定費には設備費、段取り費（セットアップ費）、プログラム作成費（NC加工データ等）が、変動費には材料費、加工費（人件費）、外注費が含まれます。
固定費は1個でも10個でも基本的に同額が発生し、変動費は個数に比例して増加します。つまりロット数が少ないほど1個あたりの単価が高くなる構造です。 試作では1〜数個の製造が多いため、量産と比べて割高に感じることがあります。 これは「試作だから高い」のではなく、固定費が少ない個数に集中するためです。
この仕組みを理解しておくと、どうすればコストを抑えることができるかが見えてきます。
試作の目的と個数の目安
試作の個数は、検証したい目的によって決まります。たとえば形状やサイズの確認であれば1〜2個でも十分ですが、機能評価や組立確認を行う場合は3〜5個程度用意すると検証がしやすくなります。さらに耐久試験や実機テストを行う場合は、複数回の評価ができるようにもう少し多く製作するケースもあります。
製品開発では、目的に応じて試作と評価を繰り返しながら設計を改善していくのが一般的です。
コストを抑えるための3つのポイント
① 材料と数量を見直す
試作段階では目的に応じて、使用材料を柔軟に考えておくことが重要です。一般的でない材料の場合、材料自体の価格が高い可能性が高く、また追加で管理コストがかかる場合があります。また、数量も一度に発注したほうが固定費を抑えられるため、必要な数量を精査し、一度にまとめて発注するのがポイントです。
②一貫生産で依頼する
切削・溶接・表面処理などを複数の専門業者に分けて発注すると、その都度段取りの費用が発生します。 一貫して対応できる加工業者に依頼することで、トータルコストを抑えられる上、業者間の受け渡しのたびに発生するロスや、仕様の伝達ミスによる品質トラブルを未然に防ぐことができます。
③ 納期に余裕を持つ
加工業者は複数の案件を並行して進めているため、急ぎの依頼は通常納期より優先して対応するための特急料金が発生するケースがあります。部品形状が大きく変わらないところまで設計できたタイミングで、見積もりを依頼、発注タイミングを相談しておくと余計なコスト発生を抑えることができます。
まとめ：試作の役割を理解して、手戻りのない開発を実現しよう
試作は、量産前に「この設計で本当に大丈夫か」を確かめるための工程です。実際の材料や加工方法でつくった試作品を手に取り、問題点を洗い出すことで、量産後のトラブルやコスト増加を未然に防げます。
時間もコストもかかりますが、試作を省いて量産に進んだ結果、大規模な手戻りが発生するケースは少なくありません。試作は製品の完成度を高めるための保険になります。
当社では、板金加工やレーザー加工、曲げ加工、溶接など幅広い金属加工に対応しており、試作から量産まで対応しています。コストの検討段階からでもお気軽にご相談ください。
