精密加工とは、高い寸法・形状・位置精度が求められる加工技術の総称です。この記事では、精密加工の基礎的な意味や一般加工との違いから、切削・研削・放電加工などの技術、精度管理の考え方、金属材料別のポイント、現場で精度を積み上げるノウハウまでを体系的に解説します。精密加工業者として押さえておきたい実務知識を、わかりやすくまとめました。

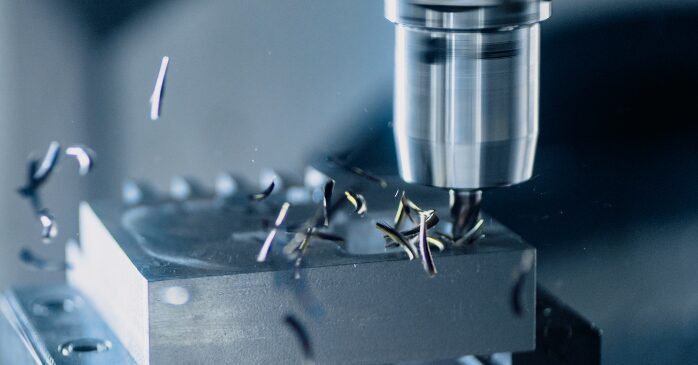

精密加工とは？
精密加工とは、一般の切削加工に比べ、ミクロン（μ）やナノメートル（nm）単位の極めて高い寸法精度を実現する高度な金属加工技術の総称です。
工作機械や工具を駆使し、材料を微細な形状に削り出すことで、半導体製造装置、航空機、光学機器用レンズの金型といった高品質な部品を製作します。
製品の性能を左右する厳しい公差への対応には、熟練のノウハウと最新設備、温度管理等の環境維持が不可欠であり、あらゆる産業の発展を支えています。
精密加工の意味と英語表記
精密加工は英語で「Precision Machining」と定義され、一般の切削加工を超えた高度な寸法精度を追求する技術です。ミクロン単位の微細な形状を実現し、航空機や半導体装置等の高品質な部品製造に不可欠な手法を指します。
一般加工と精密加工の違い
一般加工との最大の違いは、要求される寸法の許容差（公差）の厳しさにあります。ミクロン単位の精度が求められる精密加工では、工作機械の剛性や工具の選定に加え、室温管理等、製品品質に影響するあらゆる環境を整える必要があります。
一般加工と精密加工の比較をまとめてみました。
| 比較項目 | 一般加工 | 精密加工 |
| 寸法の精度差 | 数十ミクロン〜ミリ単位の精度 | ミクロン（μm）からナノメートル（nm）単位の極めて高い精度 |
| 使用設備 | 汎用機や標準的な工作機械 | 高精度マシニングセンタ等の高度な設備 |
| 環境・管理体制 | 一般的な工場環境での製造 | 恒温室の設置や厳密な室温管理、専門的なノウハウ |
| 品質への影響 | 標準的な品質管理 | 工具選定や機械剛性など、あらゆる要素を最適化した高品質管理 |
精密加工が求められる理由と市場背景
製品の小型化や高性能化が進む中、半導体や光学機器、航空機産業ではミクロン単位の微細な形状が不可欠です。厳しい公差を実現する精密加工技術は、装置の信頼性向上に直結するため、市場の要求は年々高まっています。
精密加工のニーズが高まる背景を整理してみました。
- 機器の小型化・軽量化に伴う部品の微細化
- 自動車のエレクトロニクス化による電子部品の精度向上
- 半導体製造装置におけるナノメートルレベルの品質要求
機器の小型化や電装化、半導体の進化に伴い、ミクロンやナノ単位の微細な部品加工への需要が急増しています。
精密加工品が使われる代表的な分野
精密加工品は、半導体製造装置や航空機のエンジン部品、医療用機器など、極めて高い信頼性が求められる分野で活用されています。スマートフォンのカメラレンズ用金型など、微細な形状が製品性能を左右する領域では、当社の高度な技術が不可欠です。
精密加工が活躍する主な産業分野をまとめてみました。
- 半導体・電子部品（超微細な回路成形用部品）
- 航空・宇宙（耐熱・高剛性が求められる重要保安部品）
- 医療・光学（手術用器具や高精度レンズ金型）
半導体、航空・宇宙、医療・光学分野など、超微細な加工や高精度な金型が求められる最先端産業で活躍しています。
精密加工学会・研究分野との関係
精密工学会等の学術分野では、ナノメートル単位の超精密加工や微細形状の測定技術が日々研究されています。これらの最新知見は、半導体や光学レンズの金型製作といった実産業へ応用され、日本の製造業が世界トップレベルの品質を維持するための重要な基盤となっています。
精密加工技術の種類と特徴
精密加工技術には、マシニングセンタや旋盤を用いた切削加工、表面を滑らかに仕上げる研削加工など、目的や材質に応じた多様な方法が存在します。
金属材料をミクロン単位の精度で削り出す切削は、複雑な形状の部品製作に適しており、一方の研削はより高い面品位が求められる金型や光学レンズ関連の部品に用いられます。これらの技術を駆使することで、半導体製造装置や航空機向けの高精度な製品実現が可能となります。

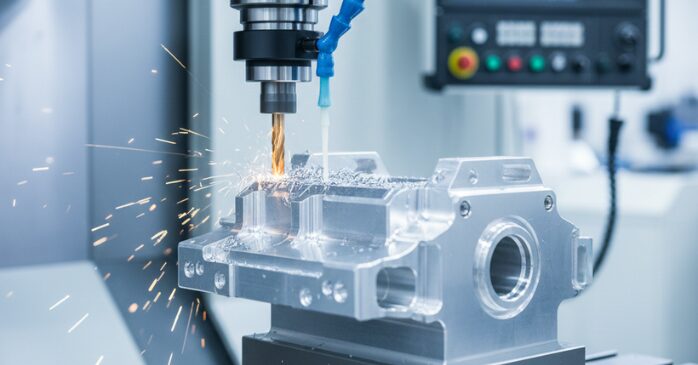

切削による精密加工技術
精密切削加工は、マシニングセンタや旋盤を用い、金属素材をμ単位の精度で削り出す技術です。高品質な工具と高度な機体制御により、半導体装置や航空機部品の複雑な形状を実現し、厳しい公差の要求に応えます。
下記の記事では、初心者向けに機械加工について解説されているのでぜひ参考にしてください。
研削・研磨による高精度加工
研削・研磨は、砥石を用いて切削加工では到達できない極限の面精度を追求する技術です。金属素材の表面をμやnm単位で削り、光学機器や半導体部品の高品質な仕上げを実現します。
放電加工・レーザー加工の特徴
放電加工は電気で硬い材料を溶かし、切削困難な金型や微細な穴を実現します。
レーザーは非接触で高精度な切断が可能で、半導体部品の製造に重要です。物理的負荷がなく、超精密な微細形状の成形に対応する独自の強みです。
微細加工・ナノレベル加工技術
微細加工は半導体や光学レンズ金型に不可欠なnm単位の超精密な形状を実現する技術です。最新の工作機械や高品質な工具を用い、ミクロン以下の公差を追求し、機器の高性能化という高度なニーズに対応します。
最新の精密加工技術トレンド
AIによる熱補正やDX化により一部の超精密加工ではnmレベルの補正・管理も進んでいます。5軸機等の高度利用で航空機や半導体分野の微細形状も効率的に実現しています。
精密加工における「精度」とは何か
精密加工における精度とは、設計図の寸法に対する許容誤差（公差）の小ささを指します。一般的にはミクロン単位やナノメートルレベルの極めて高い基準が求められ、部品の機能や製品の性能を大きく左右します。
工作機械や工具の性能に加え、温度管理等の環境維持や熟練のノウハウも品質向上には不可欠です。半導体装置や航空機部品等の製造において、これら高度な精度を安定的に実現し、正しく測定することが重要です。
寸法精度・形状精度・位置精度の違い
精密加工では、長さを示す寸法精度だけでなく、真円度等の形状精度、穴の配置等の位置精度を総合的に高める必要があります。これらは相互に影響し、ミクロン単位の厳しい公差を満たすことで高品質な製品が実現します。
精密加工における3つの主要精度をまとめてみました。
| 精度の種類 | 定義と役割 | 重要性・ポイント |
| 寸法精度 | 部品の長さ、幅、厚み、直径など「大きさ」を正しく制御する精度。 | ミクロン単位の厳しい公差を満たし、部品同士の適合性を確保する。 |
| 形状精度 | 平面度、真円度、円筒度など、対象物の「形状そのものの正しさ」を図る精度。 | 歪みのない正確な形状を実現し、製品の機能や気密性を高める。 |
| 位置精度 | 基準面からの距離、穴の中心位置、平行度など「配置の正確さ」を示す精度。 | 複数の部品を組み立てる際の干渉を防ぎ、装置全体の性能を担保する。 |
精密加工で求められる公差の考え方
精密加工における公差は、製品性能を左右する極めて重要な指標です。ミクロン単位の厳しい制限の中で、材料の熱膨張や工具の摩耗を考慮しつつ、設計値との差異を最小限に抑える高度な管理技術が求められます。
精密加工精度を左右する要因
精密加工の精度は、工作機械の剛性や工具の摩耗、材料の熱膨張など複数の要因が複雑に影響します。特にミクロン単位の環境変化は寸法公差を左右するため、高度な設備維持と熟練のノウハウが品質向上の鍵となります。
精度に影響を与える主な要因を整理してみました。
- 機械本体の剛性と経年変化による位置決め精度
- 切削時の熱発生や室温変化による材料の熱歪み
- 工具の選定や摩耗状態による加工面の品質変化
- 加工品を正しく評価するための測定環境と技術
機械の剛性、熱歪み、工具の摩耗、測定環境の4要素が、精密加工におけるミクロン単位の品質を左右します。

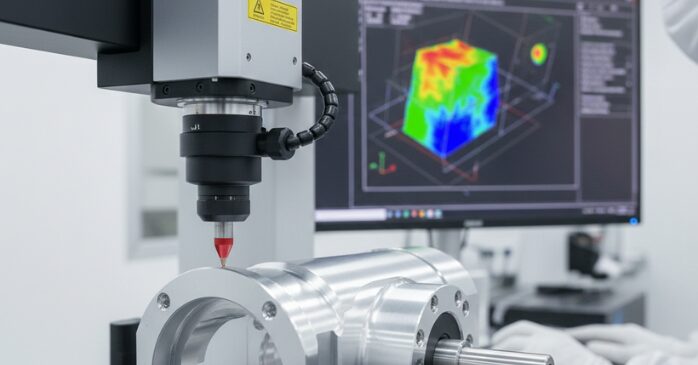

測定・検査工程の重要性
精密加工において測定は品質を担保する生命線です。μやnm単位の超微細な寸法公差を実現するため、三次元測定機等の高度な設備を用い、環境温度まで管理した厳格な検査工程を行うことで、製品の信頼性を高めます。
高精度を実現するための管理ポイント
高精度な精密加工の実現には、工作機械の性能だけでなく恒温室等の環境管理が不可欠です。材料の熱膨張を抑え、工具の摩耗や振動を微細レベルで制御するノウハウにより、ミクロン単位の安定した品質が維持されます。
安定した品質を実現するための管理項目を整理してみました。
- 24時間体制での厳格な室温・湿度の管理と熱変位対策
- 定期的な工作機械の精度校正と切削工具の寿命管理
- 加工中の微振動を排除する防振床や除振装置の導入
恒温・調湿、機械の定期校正、防振対策の徹底により、環境や設備の経時変化を抑え安定した品質を実現します。
金属精密加工の対応材料と加工ポイント
精密加工では、アルミニウムやステンレス、チタン、超硬合金など多種多様な金属材料への対応が求められます。材質ごとに熱膨張率や硬度が異なるため、ナノメートル単位の公差を実現するには、素材の特性に合わせた工具選定や切削条件の最適化が不可欠です。
半導体製造装置や航空機部品といった高度な分野では、難削材に対しても歪みを抑えつつ微細な形状を削り出すノウハウが、製品の品質と性能を左右する重要なポイントとなります。
鉄鋼材料（SS・SUS）の精密加工
鉄鋼材の精密加工では、SS材の歪み抑制やSUS材の加工硬化対策が重要です。材質に合わせた工具と工作機械を用い、熱変位を管理してミクロン単位の公差を実現します。
アルミ・銅など非鉄金属の精密加工
アルミや銅は熱膨張しやすく、超精密な寸法維持には高度な温度管理が不可欠です。高速切削やダイヤモンド工具の利用により、光学部品や半導体装置に求められるナノメートル単位の鏡面や微細形状の成形を実現します。
チタン・難削材の精密加工技術
チタンやインコネル等の難削材は、高い硬度や低熱伝導性により切削時の刃先温度が上昇しやすく、超精密な寸法維持が困難です。
チタン・難削材を精密に削るための技術的ポイントを整理してみました。
- 刃先の熱負荷を抑制する高圧クーラントや特殊コーティング工具の利用
- 難削材特有の振動やたわみを抑える工作機械の剛性確保と治具設計
- 切削と研削を最適に組み合わせた、μレベルの寸法精度と表面品位の実現
高圧冷却、専用工具、高剛性設備に加え、切削・研削の併用により、難削材でもnm単位の精度を実現します。
下記の記事では、チタン加工と見積もりについて解説されているのでぜひ参考にしてください。
材料選定が精密加工精度に与える影響
材質の熱膨張率や内部応力は、加工後の寸法精度に直結します。適切な素材選定を行うことで、切削時の歪みを抑え、ミクロン単位の超精密な形状維持が可能となります。用途に応じた素材の特性把握が品質向上の鍵です。
精密加工のコツコツ積み上げる現場ノウハウ
精密加工の現場では、機械の熱変位予測や微細な刃先摩耗の検知といった経験則が品質を支えています。μ単位の公差を守るため、日々の清掃や環境整備を徹底し、五感を研ぎ澄ませて加工音や振動の変化を察知する地道な積み重ねが、高度な形状の実現には不可欠です。
工作機械の特性を熟知し、材料ごとの挙動を先読みして補正を行うノウハウこそが、半導体や航空機分野で求められる超精密な製品を生み出す原動力となります。
加工条件設定の基本的な考え方
精密加工の条件設定では、材質や形状に応じた最適な切削速度と送り量を導き出すことが重要です。熱変位や工具の振れを抑制し、ミクロン単位の公差を実現するため、機械特性や環境変化を考慮した高度な調整を行います。
精密加工における条件設定の重要ポイントを整理してみました。
- 被削材の硬度や熱伝導率に合わせた周速の最適化
- 表面粗さを向上させ微細形状を崩さない送り量制御
- 切削抵抗を抑え工具寿命と寸法精度を両立する切り込み量
- 熱歪みを最小限に抑えるための適切なクーラント供給方法
周速、送り、切り込みの最適化と、熱歪みを抑える冷却管理が、ミクロン単位の品質を安定させる鍵となります。
工具選定と摩耗管理のコツ
精密加工では材質に最適な工具選定が不可欠です。超硬やダイヤ等の素材を使い分け、ミクロン単位の摩耗を管理することで高い寸法精度を維持します。刃先の状態を常に監視し、微細な形状を安定して削り出すノウハウが重要です。
工具管理の要点を以下に整理してみました。
- 材質の硬度や熱特性に合わせた最適なコーティング工具の採用
- 刃先摩耗による加工負荷の変化を検知する寿命管理の徹底
- 高精度な機内計測を用いたミクロン単位の工具長・径補正
材質に合わせた工具選定、摩耗の検知、機内計測によるミクロン単位の補正が、精密加工の安定性を支えます。
段取り・治具設計の重要性
精密加工ではワークを固定する治具設計が精度を左右します。加工中の微細な振動や歪みを抑える最適な段取りにより、ミクロン単位の公差を実現します。形状や材質に応じた高度な固定方法が、高品質な製品製造には不可欠です。
温度管理と環境対策
精密加工において熱は最大の敵です。材料の熱膨張はミクロン単位の誤差を招くため、恒温室での厳格な温度管理が不可欠となります。工作機械の熱変位対策や防振対策を徹底し、安定した環境を整えることで超精密な品質を実現します。
熟練技術とデータ活用のバランス
現代の精密加工では、長年の勘やノウハウといった熟練技術と、工作機械から得られる数値データの融合が不可欠です。微細なμ単位の誤差を予測する経験値に加え、測定機器の客観的な情報を活用することで、安定した高品質な製品の製造を可能にします。
リョーユウ工業にご相談ください
リョーユウ工業では、主にシャーリング（切断）加工、タレットパンチ加工、プレーナー加工、レーザー加工、曲げ加工、面取り加工、溶接加工を行っています。塗装に関しても協力会社を通じて対応することが可能です。
リョーユウ工業の技術
リョーユウ工業は、年間50,000件もの加工実績があり、幅広い素材や形状に対応できることが強みです。また、最新の設備を導入しており、高精度な加工が可能です。さらに、小ロットから大ロットまで対応できるため、様々なニーズに対応できます。
- シャーリング（切断）加工
- タレットパンチ加工
- プレーナー加工
- レーザー加工
- 曲げ加工
- 面取り加工
- 溶接加工
他社で断られた案件でも、リョーユウ工業なら解決できるかもしれません。リョーユウ工業に依頼しても駄目なら他でもできない最大の信頼をもらえる会社を目指しています。
精密加工まとめ
精密加工は、加工技術・精度管理・材料特性・現場ノウハウが相互に関係して成り立つ高度なものづくりです。この記事では、精密加工の基礎から各種加工技術、精度の考え方、金属材料別の注意点、現場で精度を安定させる実践ポイントまでを解説しました。基礎理解と日々の積み重ねが、高品質な精密加工を支えます。
