レーザー加工は、高精度で効率的な金属加工方法として多くの現場で活用されています。この記事では、レーザー加工とは何かという基礎から、原理や他加工との違い、メリット・デメリットを解説します。
さらに、レーザー加工機の種類やできること、対応可能な金属材料、耐用年数やメンテナンスの考え方まで、押さえておきたい実務ポイントをわかりやすくまとめます。
レーザー加工とは
レーザー加工とは、発振器から発生した光をミラーやレンズで集光し、高密度のエネルギーを対象物に照射する技術です。レーザー光が持つ熱エネルギーを利用して、金属や樹脂、木材などの材料を局部的に融解・蒸発させる原理で、切断や穴あけ、溶接、表面の彫刻などを行います。
刃物を使わない非接触加工のため、材料の変形やバリの発生を抑え、微細で複雑な形状も高い精度で実現可能です。
レーザー加工の原理と加工が行われる仕組み

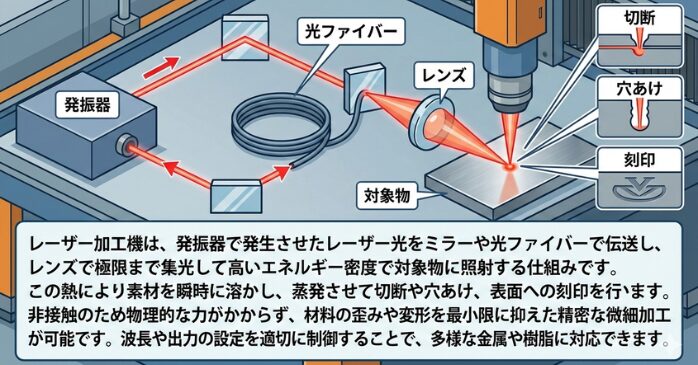

レーザー加工機は、発振器で発生させた光をミラーやレンズで集光し、極めて高いエネルギー密度を持つレーザー光を対象物にピンポイントで照射する仕組みです。
この熱を利用して金属等の材料を融解、あるいは蒸発させて切断や穴あけを行うのが基本的な原理です。非接触で加工するため、材料への物理的な影響が少なく、微細で複雑な形状も高精度に処理できます。
レーザー加工が金属加工で注目される理由
金属加工でレーザーが注目されるのは、高いエネルギー密度の光をレンズで収束させ、精密な非接触加工が可能だからです。刃物を使わないため摩耗がなく、バリや変形を抑え、後処理の手間を省き作業効率を劇的に高めます。
導入により得られる具体的な利点を整理してみました。
- 加工精度の向上と複雑な形状への対応力
- 材料の歩留まり改善とコスト削減のメリット
- メンテナンス性と最新の自動化システムの活用
高精度な微細加工と歩留まり向上によりコストを削減し、自動化システムで保守性と作業効率を最大化します。
レーザー加工と他加工方法との基本的な違い
従来の刃物を用いる切削と異なり、光を収束させた熱で溶断するレーザーは、非接触のため素材への応力が少なく変形を抑えられます。金型不要でデータから即加工できるため、小ロット多品種でも高い生産性を発揮します。

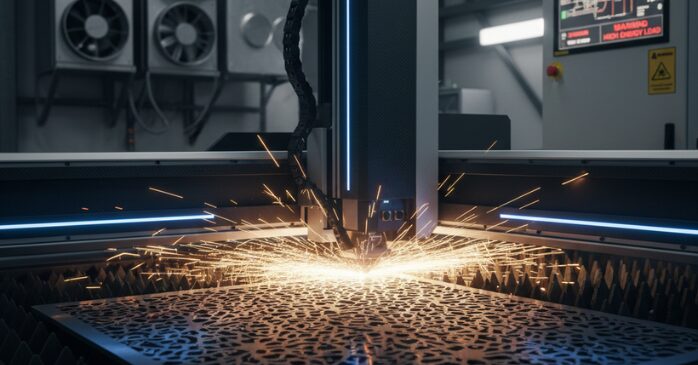

レーザー加工の特徴とメリット・デメリット
レーザー加工は、非接触で高密度のエネルギーを照射するため、材料の変形やバリを抑え、精密で複雑な形状を高速に切断できる点が最大のメリットです。
金型が不要なため多品種少量生産に適し、作業効率も大幅に向上します。一方で、高出力機は導入コストが高く、厚板の切断では熱影響による端面の変質が生じる場合があるほか、反射率の高い銅などの材質には専用の波長を持つファイバーレーザーの選定が必要という側面もあります。
レーザー加工の特徴と加工精度の強み
レーザー加工は、レンズで光を極限まで絞り込み、高密度な熱エネルギーをピンポイントで照射するため、微細で複雑な形状も高精度に再現できます。非接触ゆえに材料の変形やバリを抑え、精密な切断が可能です。
非接触加工による品質安定性のメリット
レーザー加工機は刃物を使わない非接触方式のため、素材に物理的圧力がかからず変形や傷を抑えられます。摩耗による精度低下もなく、常に安定した高品質な切断が可能な点は、金属加工における大きなメリットです。
非接触加工がもたらす具体的な利点を整理してみました。
- 刃物交換の手間が不要なことによる稼働率の向上
- 微細な部品でも歪みなく加工できる精密制御
- バリの発生を最小限に抑え後処理工程を短縮
刃物交換が不要で稼働率が高まり、精密制御で微細部品も歪まず加工。バリを抑え後処理の手間も大幅に省けます。
レーザー加工で注意すべきデメリット
レーザー加工は熱を利用するため、厚板では熱影響による変質や歪みが生じやすく、高反射な金属には不向きな場合があります。また、初期導入費用やアシストガス代、粉塵対策など、運用コストの検討も非常に重要です。
導入前に理解しておくべき具体的な課題と、その対策について整理してみました。
- 材料の厚みや反射率が加工品質に与える制限
- 初期投資とランニングコスト（ガス・電気代）のバランス
- 安全な作業環境を維持するための粉塵・煙対策の必要性
厚板や高反射材への制限、導入・運用コストの検討に加え、安全な作業環境を守る粉塵・煙対策が不可欠です。
材料や板厚による加工制限のポイント
レーザー加工は材質や板厚により品質が左右されます。銅など反射率が高い金属や極厚板は、光の吸収効率が低いため高い出力と適切な波長の選定が必要です。素材に合わせた条件設定が精度維持の重要なポイントです。
素材の特性に応じた最適な加工条件と機種選定についてまとめてみました。
| 項目 | 内容・ポイント | 重要性 |
| 高反射材料への対応 | アルミや銅などは反射率が高く、吸収効率の良いファイバーレーザーの選定が不可欠。 | 高（故障防止・加工可否） |
| 板厚と焦点制御 | 板厚が増すほど焦点位置の精密な制御が必要。熱影響による歪みを抑え精度を維持する。 | 高（寸法精度・切断面品質） |
| アシストガスの選定 | 酸素（鉄の燃焼促進）や窒素（ステンレスの無酸化切断）など、材質ごとの使い分けが基準。 | 中（コスト・後処理の有無） |
| 条件設定の最適化 | 素材の特性（材質・板厚）に合わせた出力と波長の選定が、精度維持の鍵。 | 高（総合的な加工品質） |
レーザー加工が向いている製品・用途例
レーザー加工は金型不要でデータから即座に切断できるため、精密機器の部品や複雑な形状の看板、自動車関連の試作など多種多様な製品に適しています。微細な穴あけや彫刻も可能で、高い付加価値を製品に与えます。
具体的な活用フィールドと、導入によって得られる成果についてまとめてみました。
| 項目 | 具体的な用途例 | 導入によって得られる成果 |
| 自動車・電子部品 | 精密金属パーツの切断、試作部品の製作 | 金型不要でデータから即座に加工でき、開発スピードと生産効率が向上。 |
| 医療・航空宇宙 | 超微細な穴あけ加工、難削材の精密加工 | 高密度エネルギーによる非接触加工で、歪みのない極めて高い精度を実現。 |
| 広告・ノベルティ | 看板の切り文字、複雑なロゴの彫刻・マーキング | 複雑な形状や微細なデザインも自由自在に表現でき、製品の付加価値を高める。 |
| 精密機器 | 筐体パネル、内部構造パーツ | バリや変形を抑えた高品質な切断により、後処理工程の手間を大幅に削減。 |
レーザー加工機の種類とできること

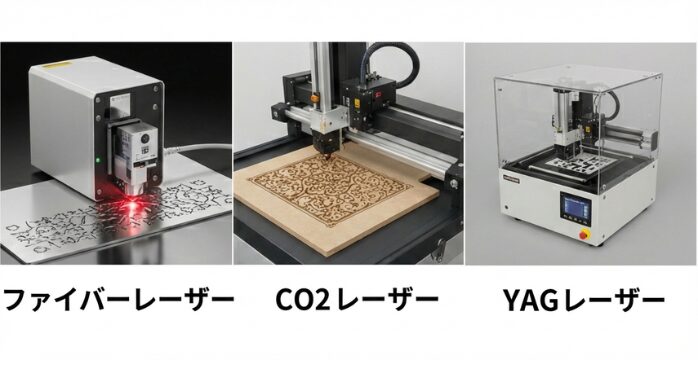

レーザー加工機は発振方式の違いにより、主にファイバー、CO2、YAGの3種類に分類されます。金属切断に特化したファイバーレーザーはエネルギー密度が高く、高反射素材への対応も容易です。
一方、CO2レーザーは木材や樹脂、紙など非金属材料に適しており、用途に応じた選定が作業効率を左右します。いずれもレンズで収束させた光を照射し、精密な切断や穴あけ、溶接、表面彫刻まで幅広い加工が可能です。
素材の性質に合わせてレーザー加工機を整理してみました。
| 素材 | 推奨機種 | 選定の理由とポイント |
| 鉄（軟鋼） | ファイバー / CO2 | 薄板〜中板はファイバーが高速。厚板はCO2の方が切断面が滑らかになる傾向があります。 |
| ステンレス | ファイバー | 反射に強く、窒素切断によるクリーンな切断面が得やすいファイバーが主流です。 |
| アルミ・銅・真鍮 | ファイバー | 高反射材のため、CO2では反射光により発振器が損傷するリスクがあります。波長の短いファイバーが最適。 |
| 木材・樹脂・紙 | CO2 | 金属用レーザーでは透過・反射してしまうため、波長の長いCO2レーザーでなければ加工できません。 |
| セラミック | YAG / ファイバー | 非常に硬く熱衝撃に弱いため、短パルス制御が可能な機種が適しています。 |
レーザー加工機でできること一覧
レーザー加工機は、金属の切断だけでなく、溶接や微細な穴あけ、表面へのマーキングや彫刻など多彩な加工が可能です。非接触で熱エネルギーを照射するため、複雑な形状も高精度に仕上げられるのが大きな特徴です。
レーザー加工機でできること・加工方法別メリット一覧をまとめてみました。
| 加工方法 | 具体的な内容・用途 | 主なメリットと特徴 |
| 板金切断 | 金属板の切り出し、複雑な外形加工 | 高い生産性を誇り、アシストガスの併用で酸化抑制や切断速度の向上が可能。 |
| レーザー溶接 | 部品同士の接合、精密機器の組み立て | ピンポイント照射により熱影響を最小限に抑え、接合部のひずみを強力に抑制。 |
| 穴あけ加工 | 微細な貫通穴、フィルター等の多孔加工 | 刃物では困難な超微細な穴あけを高精度かつ高速に実現。 |
| マーキング・彫刻 | シリアル番号、ロゴ、QRコードの刻印 | 非接触で表面を蒸発・変色させるため、半永久的に消えない精密な刻印が可能。 |
加工内容別に見る最適なレーザー加工機
金属切断や溶接には高効率なファイバーレーザーが最適ですが、樹脂や木材にはCO2レーザーが適しています。材質の吸収波長に合わせ、発振器の種類や出力を選定することが、加工品質の向上とコスト抑制の鍵となります。
加工内容別に、最適なレーザー加工機と選定ポイントをまとめてみました。
| レーザーの種類 | 適した素材・加工内容 | 特徴と選定のポイント |
| ファイバーレーザー | 金属（鉄・ステンレス・アルミ等）の切断・溶接 | エネルギー密度が高く、薄板から厚板まで高速加工が可能。高反射材にも強く、金属加工の主流。 |
| CO2レーザー | 木材・樹脂・ゴム・紙の切断・彫刻 | 非金属材料への吸収率が非常に高く、圧倒的な汎用性を持つ。切断面が滑らかに仕上がる。 |
| YAG・UVレーザー | 電子部品・プラスチックへの印字・微細加工 | 波長が短く、熱影響を極限まで抑えた精密なマーキングや微細な穴あけを得意とする。 |

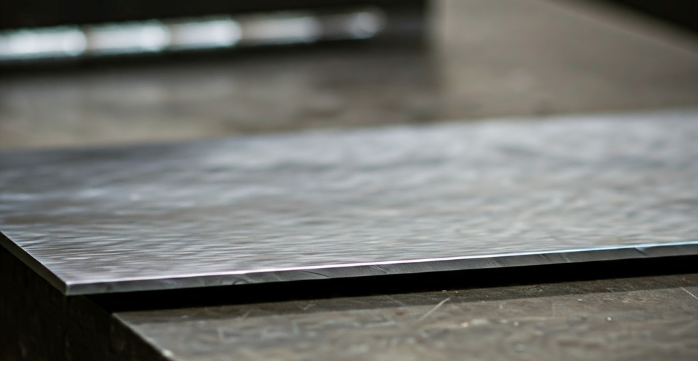

レーザー加工で対応できる金属材料
レーザー加工機で対応可能な金属は、鉄やステンレスを中心に、アルミ、銅、真鍮などの高反射材料まで多岐にわたります。特にファイバーレーザーの登場により、従来は熱の影響や反射で困難だった材質も、高密度なエネルギーをピンポイントで照射することで精密な切断や溶接が可能になりました。
素材の厚みや反射特性に合わせて最適な波長と出力を選定することが、バリを抑えた高品質な仕上がりを実現するための重要なポイントです。
レーザー加工における主要な金属素材の特性と加工のポイントをまとめてみました。
| 対象素材 | 加工特性・手法 | 高品質に仕上げるポイント |
| 鉄（軟鋼）・ステンレス | 酸化切断（酸素）と無酸化切断（窒素）の使い分け。 | 用途に応じてアシストガスを選定し、酸化被膜の有無や切断面の粗さを制御する。 |
| アルミ・銅・真鍮 | 光を跳ね返す性質を持つ高反射材料。 | ファイバーレーザーを用い、反射光による発振器へのダメージ対策と出力を最適化する。 |
| チタン・特殊合金 | 機械的な切削が困難な難削材。 | 非接触のレーザー照射により、物理的負荷をかけずに変形やバリを抑えて精密に加工する。 |
レーザー加工機の耐用年数とメンテナンス
レーザー加工機の法定耐用年数は一般的に10年程度ですが、適切なメンテナンスにより長期間の稼働が可能です。特に重要なのがレンズやミラーといった光学系の清掃と交換で、汚れや劣化はエネルギーの収束を妨げ、切断精度の低下やバリの発生を招きます。
また、発振器の方式によって寿命が異なり、ファイバーレーザーはCO2に比べ保守の手間が少なく高効率な運用が可能です。日々の点検がダウンタイムの抑制と品質維持に直結します。
耐用年数に影響する使用環境と条件
レーザー加工機の寿命は設置環境の温度や湿度、加工時に発生する粉塵の影響を大きく受けます。光学系レンズへの汚れ付着は、熱による破損や出力低下を招くため、安定した高精度な照射を維持する対策が不可欠です。
装置のパフォーマンスを長期間維持するための環境整備を整理してみました。
- 粉塵や加工煙を効率的に除去する集塵システムの導入と点検
- 発振器やヘッドの熱負荷を抑える冷却チラーの温度管理
- 湿気による精密電子機器やミラーの劣化を防ぐ空調設備の最適化
集塵・冷却・空調の3要素を適切に管理し、粉塵や熱、湿気から装置を守ることが長期安定稼働の鍵となります。
定期メンテナンスで寿命を延ばす方法
定期的なレンズ清掃や発振器の点検は、レーザー光の収束精度を保ち装置の寿命を延ばします。熱負荷を抑え粉塵を除去する保守作業が、バリのない高品質な切断と安定した稼働時間を支える重要な鍵となります。
日常的に取り組むべき保守管理のポイントを整理してみました。
- 光学系レンズの汚れ付着確認と定期的な交換サイクル
- 冷却システムのチラー水管理による熱影響の抑制
- ノズル消耗品のチェックと焦点位置の精密な調整
光学系の清掃、チラーの温度管理、ノズル等の消耗品点検を徹底し、加工精度と装置の寿命を最大化しましょう。
消耗部品と交換タイミングの目安
レーザー加工機は、ノズルやレンズ、保護ガラスといった消耗品の劣化が加工精度に直結します。熱や粉塵の影響でエネルギー効率が低下する前に、定期的な点検と交換を行うことが、バリを抑えた精密な品質を維持し、装置の寿命を延ばす鍵となります。
消耗品交換目安をまとめてみました。
| 項目 | 内容 | メンテナンス周期 |
| 保護ガラス | ヘッドレンズを粉塵から守る | 数日〜1週間（状態に応じ清掃・交換） |
| ノズル | アシストガスの噴射口 | 摩耗や付着物の状態により随時交換 |
| 冷却水 | 発振器やヘッドを冷却 | 半年〜1年ごとに交換・フィルター清掃 |
| 駆動部給油 | モーター・レールの滑らかな動き | 装置の稼働時間に応じた定期点検 |
更新・入替を検討すべきサインとは
加工精度の低下やバリの増加、発振器の出力不安定は機器入替の重要なサインです。最新のファイバーレーザーへの更新は、従来のCO2に比べエネルギー効率を劇的に向上させ、生産性の改善とコスト抑制に直結します。
リョーユウ工業にご相談ください
リョーユウ工業では、主にシャーリング（切断）加工、タレットパンチ加工、プレーナー加工、レーザー加工、曲げ加工、面取り加工、溶接加工を行っています。塗装に関しても協力会社を通じて対応することが可能です。
リョーユウ工業の技術
リョーユウ工業は、年間50,000件もの加工実績があり、幅広い素材や形状に対応できることが強みです。また、最新の設備を導入しており、高精度な加工が可能です。さらに、小ロットから大ロットまで対応できるため、様々なニーズに対応できます。
- シャーリング（切断）加工
- タレットパンチ加工
- プレーナー加工
- レーザー加工
- 曲げ加工
- 面取り加工
- 溶接加工
他社で断られた案件でも、リョーユウ工業なら解決できるかもしれません。リョーユウ工業に依頼しても駄目なら他でもできない最大の信頼をもらえる会社を目指しています。
レーザー加工まとめ
レーザー加工は、原理を理解し適切に活用することで、高精度で安定した金属加工を実現できる技術です。加工精度や非接触加工といったメリットがある一方、材料や板厚による制約、設備管理の重要性も押さえる必要があります。
加工内容に応じたレーザー加工機の種類選定や、対応可能な金属材料の把握、耐用年数を意識したメンテナンスを行うことで、レーザー加工は大きな強みとなるでしょう。
